配電箱作為電力系統的末端分配與控制核心，其深化設計的質量直接關系到整個電氣系統的安全、可靠與高效運行。一次系統與二次原理圖是深化設計中的兩大支柱，理解其精髓對于電氣工程師、施工人員乃至相關項目管理者都至關重要。本文將系統講解這兩部分的核心內容，堪稱值得收藏的實用指南。

一、 一次系統深化設計：電能的分配骨架

一次系統，又稱主回路，是指直接參與電能輸送、分配和控制的電路部分，其特點是電壓高、電流大。深化設計的目標是確保其安全性、可靠性、經濟性與可維護性。

核心要點如下：
1. 負荷計算與元器件選型： 這是設計的起點。需精確計算各回路計算電流、短路電流，據此選擇匹配的進線總開關、分支開關（斷路器、隔離開關等）、母排、電纜及保護元件的型號與規格。開關的分斷能力、額定電流必須滿足或高于計算值，并考慮適當的裕量。
2. 系統圖（單線圖）繪制： 清晰展示電源進線、各級開關、母線、出線回路之間的電氣連接關系。深化設計需明確元器件的具體型號、電流參數、回路編號及所供負載名稱。布局應遵循從電源側到負荷側、從上到下的邏輯順序。
3. 安全與防護設計： 包括接地系統設計（PE排、N排的設置與連接）、絕緣配合、電氣間隙與爬電距離的保證、防護等級（IP等級）的確定以及內部元器件的安全分隔（如功能單元分隔）。

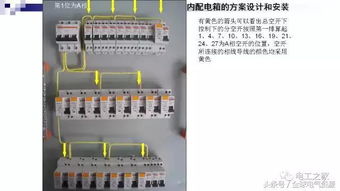

4. 布局與結構規劃： 在箱體有限空間內，合理布置開關、母排、接線端子等。需考慮散熱、操作維護空間、接線便利性以及母排的走向與固定，避免電磁干擾。

二、 二次原理圖深化設計：系統的控制神經

二次系統，又稱控制回路，是指對一次系統進行控制、保護、測量、監視和信號指示的電路部分，其特點是電壓低、電流小。它是配電箱實現自動化、智能化和安全保護功能的大腦。

核心講解內容：
1. 原理邏輯構成： 二次原理圖基于清晰的邏輯關系，主要包括：
- 控制回路： 如接觸器、繼電器的線圈控制，實現遠程/本地啟停。

• 保護回路： 集成過流、過載、欠壓、漏電等保護繼電器的觸點，實現故障自動斷電。

• 測量與計量回路： 連接電流互感器、電壓互感器至電流表、電壓表、電能表。

• 信號與指示回路： 包括運行指示燈、故障報警燈、信號繼電器等。

1. 圖紙深化關鍵：

• 元件代號與端子編號： 每一個繼電器、開關觸點、端子都必須有唯一、清晰的標識（如K1、KM1、X1:1），并與接線圖、元件布置圖對應。

• 回路編號： 對圖中的每一根連接線進行編號，便于施工接線和后期查線。

• 電源與隔離： 明確控制電源的來歷（如AC220V取自某相線+零線，或DC24V開關電源），并設置控制回路保護（如小型斷路器）。

• 連鎖與互鎖： 在多回路或正反轉控制中，必須通過觸點巧妙設計電氣互鎖，防止誤操作造成短路。

1. 智能化集成： 現代配電箱深化設計常需考慮集成智能儀表、通訊模塊（如Modbus、Profibus），其二次原理需包含通訊接口、電源及接線原理。

三、 一、二次系統的配合與收藏價值

一次系統是“軀體”，二次系統是“神經”，二者在深化設計中必須無縫銜接。例如，一次斷路器的輔助觸點狀態需引入二次回路用于指示或連鎖；電流互感器的二次側輸出必須準確接入測量和保護回路。

本文的“收藏價值”在于：
- 系統性： 將復雜的配電箱設計拆解為一次、二次兩大清晰模塊，便于理解和掌握。
- 實用性： 聚焦于工程實踐中的核心要點和深化設計關鍵，直擊常見問題與難點。
- 指導性： 為從事配電箱設計、審核、施工、驗收和維護的工程師提供了一套完整的技術檢查思路和設計準則。

**** 優秀的配電箱深化設計，是一次系統安全堅固與二次系統靈活精準的完美結合。深入理解并掌握本文所述的一次系統骨架搭建與二次原理神經布控，意味著掌握了配電箱可靠運行的核心密碼。收藏此文，猶如擁有一份隨時可查閱的配電箱設計核心備忘錄，助您在電氣工程項目中更加得心應手。
